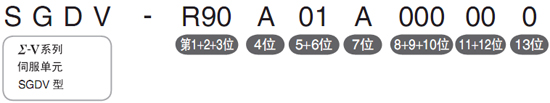

| ● 第1+2+3位：电流 | ● 第4位：电源电压 | ||||||||||||||||
|
|
||||||||||||||||
| ● 第5+6位：接口 | ● 第7位：设计顺序 | ||||||||||||||||
|
A，B…… | ||||||||||||||||
| ● 第8+9+10位：选项（硬件） | ● 第11+12位：选项（软件） | ||||||||||||||||
|
|
||||||||||||||||
| ● 第13位：选项（参数） | |||||||||||||||||
|
| *1： | 可以实现单相和三相输入。 |
| （注） | 8～13位的选项代码为全“0”时，“0”可省略。 |
● 单相200V
| 伺服单元型号 SGDV- | R90A | 1R6A | 2R8A | 5R5A | |
| 最大适用电机容量 | kW | 0.1 | 0.2 | 0.4 | 0.75 |
| 连续输出电流 | Arms | 0.91 | 1.6 | 2.8 | 5.5 |
| 最大输出电流 | Arms | 2.9 | 5.8 | 9.3 | 16.9 |
| 再生电阻器 | 无/外接 | 内置/外接 | |||
| 主回路 | 单相：AC200V | AC200～230V+10～-15% 50/60Hz | |||
| 控制回路 | 单相：AC200V | AC200～230V+10～-15% 50/60Hz | |||
● 三相200V
| 伺服单元型号 SGDV- | R90A | 1R6A | 2R8A | 5R5A | |
| 最大适用电机容量 | kW | 0.1 | 0.2 | 0.4 | 0.75 |
| 连续输出电流 | Arms | 0.91 | 1.6 | 2.8 | 5.5 |
| 最大输出电流 | Arms | 2.9 | 5.8 | 9.3 | 16.9 |
| 再生电阻器 | 无/外接 | 内置/外接 | |||
| 主回路 | 三相：AC200V | AC200～230V+10～-15% 50/60Hz | |||
| 控制回路 | 单相：AC200V | AC200～230V+10～-15% 50/60Hz | |||
| （注） | 上述过载保护特性并不保证100%以上输出的连续使用。 使用时，请确保有效转矩在“转矩-转速特性”的连续使用范围内。 |
一、产品特点：
1、新型耐环境型伺服电机；
2、具有配线可靠、防油、防尘等优点；
3、安川電機制造的新型耐环境型伺服电机，秉着从市场需求出发的原则，具有配线更简易可靠，在恶劣环境下可以更安心使用等优点。
4、新型电机防护等级为IP65。
5、拥新型电机与以往产品不同，采用全新油封技术，无论在有油污环境还是无油污环境都能使用。
一、产品优势：
新型耐环境型伺服电机，具有配线可靠、防油、防尘等优点
