额 定 时 间: 连续 | 耐 热 等 级: F | ||
振 动 等 级: V15 | 保 护 方 式: 全封闭他冷式IP44规格 | ||
环 境 温 度: 0~40°C | 环 境 湿 度: 20~80%(不得结露) | ||
励 磁 方 式: 永磁形 | 安 装 方 式: 法兰型(标准) 底座安装型(准标准) |
电压 | 400V | |||||
伺服电机型号 SGMVV-��� | 2BD�B | 3ZD�B | 3GD�B | 4ED�B | 5ED�B | |
额定输出 | kW | 22 | 30 | 37 | 45 | 55 |
额定转矩 | N·m | 140 | 191 | 236 | 286 | 350 |
失速转矩 | N·m | 140 | 191 | 236 | 286 | 350 |
瞬时最大转矩 | N·m | 350 | 478 | 589 | 715 | 875 |
瞬时最大转矩/失速转矩比 | % | 250 | ||||
额定转速 | min-1 | 1500 | ||||
最高转速 | min-1 | 2000 | ||||
转子转动惯量 | ×10-4kg·m2 | 366 | 498 | 595 | 1071 | 1290 |
额定功率变化率 | kW/s | 536 | 733 | 935 | 765 | 949 |
额定角加速度 | rad/s2 | 3830 | 3840 | 3970 | 2670 | 2710 |
额定电流 | Arms | 44 | 60 | 76 | 102 | 117 |
瞬时最大电流 | Arms | 120 | 170 | 230 | 280 | 340 |
电源电压 | Vrms | 400 |

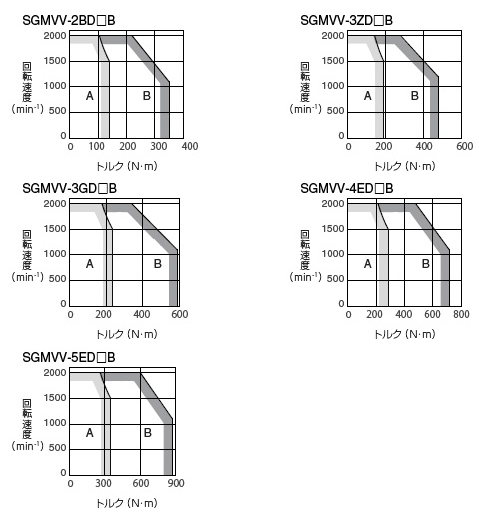

伺服电机 SGMVV (1500min-1) 转矩-转速特性 | A:连续使用区域 B:反复使用区域 |
