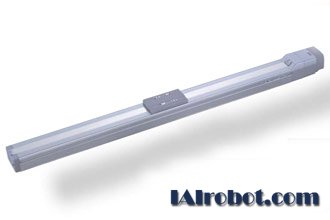

| ■型号项目 | RCS2 | ─ | SA7C | ─ □ ─ | 60 ─ | □ | ─ □ | ─ □ | ─ □ | ─ □ |
| 系列 | 类型 | 编码器种类 | 马达种类 | 导程 | 行程 | 适用控制器 | 电缆长度 | 选项 | ||
| I:增量型规格 | 60:伺服马达 | 16:16mm | 50:50mm | T1:XSEL-J/K | N:无 | 参照以下 | ||||
| A:绝对性规格 | 60W | 8:8mm | | | T2:SCON | P:1m | 选项价格表 | ||||
| 4:4mm | 800:800mm | SSEL | S:3m | |||||||
| (每50mm 一档进行设定) | XSEL-P/Q | M:5m | ||||||||
| X □□:指定长度 | ||||||||||
| R □□:机械电缆 |
>> 驱动轴规格
| ■ 导程与可搬重量 | ||||||
|---|---|---|---|---|---|---|
|
型号 |
马达功率(W) | 导程 (mm) |
最大可搬重量 | 额定推力（N） | 行程 （mm） |
|
| 水平（kg） | 垂直（kg） | |||||
|
RCS2-SA7C- ① -60-16- ② - ③ - ④ - ⑤ |
60 | 16 | 12 | 3 | 63.8 | 50～600 （每50mm） |
|
RCS2-SA7C- ① -60-8- ② - ③ - ④ - ⑤ |
8 | 25 | 6 | 127.5 | ||
|
RCS2-SA7C- ① -60-4- ② - ③ - ④ - ⑤ |
4 | 40 | 12 | 255.0 | ||
注释：① 编码器种类 ② 行程 ③ 适用控制器 ④ 电缆长度 ⑤ 选项
| ■ 行程与最高速度 （单位为mm/s） | |||
|---|---|---|---|
| 导程\行程 | 50 ~ 600 (每50mm) | ~700 (mm) | ~800 (mm) |
| 16 | 800 | 640 | 480 |
| 8 | 400 | 320 | 240 |
| 4 | 200 | 160 | 120 |
| * 驱动轴规格* | |
|---|---|
| 项目 | 内容 |
| 驱动方式 | 滚珠丝杆 φ12mm 滚轧 C10 |
| 重复定位精度 | ±0.02mm |
| 空转 | 0.1mm 以下 |
| 基座 | 材质 铝 白色耐酸铝处理 |
| 允许负载力矩 | Ma：13.9N•m Mb：19.9N•m Mc：38.3N•m |
| 负载伸出长度 | Ma 方向 230mm 以下 Mb•Mc 方向 230mm 以下 |
| 使用环境温度、湿度 | 0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCS2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 | 型号 | 特征 | 最大定位点数 | 输入电源 | 电源容量 |
|---|---|---|---|---|---|
| 定位型 | SCON-C-60①②-NP-2-③ | 最多可进行512 点定位 | 512 点 |
单相 AC 100V 单相 AC 200V 三相 AC 200V(仅XSEL-P/Q) |
最大360VA ※单轴规格 |
| 电磁阀模式 | 可使用与电磁阀相同的控制方式进行操作 | 7 点 | |||
| 串行通信专用型 | 串行通信专用型 | 64点 | |||
| 脉冲串输入控制型 | 脉冲串输入型 | （一） | |||
| 程序控制1-2 轴型 | SSEL-C-1-60①②-NP-2-③ | 可进行程控操作最大可进行 2 轴操作 | 20000 点 | ||
| 程序控制1-6 轴型 | XSEL-④-1-60①②-N1-EEE-2-⑤ | 可进行程控操作最大可进行 6 轴操作 | 4000 点 |
※ SSEL、XSEL 是单轴规格时的数据。
※ ①标示的是编码器种类（I：增量型 /A：绝对型）。
※ ②在指定高加减速型时，填入符号 (HA)。
※ ③标示的是电源电压的种类（1：100V/2：单相200V）。
※ ④标示的是 XSEL 的型号名 (J/K/P/Q)。
※ ⑤标示的是电源电压的种类（1：100V/2：单相 200V/3：三相 200V）。
