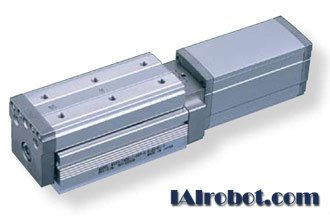

IAI滑台型电缸RCP3-TA5C系列
详细介绍:
RCP3-TA5C
电缸 平台型
本体宽度55mm 脉冲马达 联轴器型
■型号项目   RCP3  ─  TA5C ─  I  ─  35P  ─   ─ P1
  系列   类型 编码器种类  马达种类 导程 行程 适用控制器 电缆长度 选项
        I :增量型规格 35P:脉冲马达 10:10mm  25:25mm P1:PCON N:无 B:带刹车
          35 □ 尺寸 5:5mm  | PSEL P:1m NM:反原点规格
            2.5:2.5mm  100:100mm   S:3m
              (每25mm 一档进行设定)    M:5m
                X □□:指定长度
                  R □□:机械电缆

>> 驱动轴规格

■ 导程与可搬重量

型号

导程
(mm)
最大可搬重量 最大推压力
(N)
行程
(mm)
水平(kg) 垂直(kg)
RCP3-TA5C-I-35P-10- ① -P1- ② - ③ 10 ~2 ~1 34 25~100
(每25mm)
RCP3-TA5C-I-35P-5- ① -P1- ② - ③ 5 ~4 ~1.5 68

RCP3-TA5C-I-35P-2.5- ① -P1- ② - ③

2.5 ~6 ~3 136

注释: ① 行程 ② 电缆长度 ③ 选项

■ 行程与最高速度 (单位为mm/s)
导程\行程 25 ~ 100 (每25mm)
10 465 <400>
5 250
2.5 125
项目 内容
驱动方式 滚珠丝杆 φ8mm 滚轧 C10
重复定位精度 ±0.05mm
空转 0.1mm 以下
基座 材质:铝 专用耐酸铝处理
允许负载力矩 Ma :6.57N•m Mb :9.32N•m Mc :14.32N•m
负载伸出长度 在负载力矩范围内
使用环境温度、湿度 0 ~ 40℃、85% RH 以下(无凝露)
运行寿命 5000km

>> 适用控制器

RCP3 系列的驱动轴,可使用以下的控制器控制运行。请根据所使用的用途,选择相应的类型。

名称 型号 特征 最大定位点数 输入电源 电源容量
定位型 PCON-C-35PI-NP-2-0 最多可进行
512 点定位
512 点 DC24V 最大2A
安全区域对应定位型 PCON-CG-35PI-NP-2-0
电磁阀型 PCON-CY-35PI-NP-2-0 可使用与电磁阀相同的控制方式进行操作 3 点
脉冲串输入型(差动线驱动器规格) PCON-PL-35PI-NP-2-0 差动线驱动器对应脉冲串输入型 (一)
脉冲串输入型
(开集规格)
PCON-PO-35PI-NP-2-0 开集对应脉冲串输入型
串行通信型 PCON-SE-35PI-N-0-0 串行通信专用型 64 点
现场网络型 RPCON-35P 现场网络专用型 768 点
程序控制型 PSEL-C-1-35PI-NP-2-0 可进行程控操作最大可进行2 轴操作 1500 点

※ PSEL 是单轴规格时的数据。
