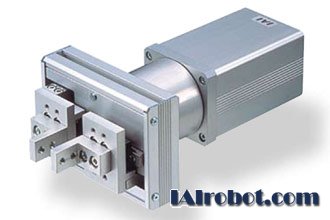

RCS2-GR8
电缸 夹爪型
本体宽度104 ~ 284mm 200V 伺服马达
■型号项目 |
RCS2 |
─ |
GR8 |
─ I ─ |
60 ─ |
5 |
─ □ |
─ □ |
─ □ |
|
系列 |
|
类型 |
编码器种类 |
马达种类 |
减速比 |
行程 |
适用控制器 |
电缆长度 |
|
|
|
|
I:增量型规格 |
60:伺服马达 |
5:1/5 |
20:20mm |
T1:XSEL-J/K |
N:无 |
|
|
|
|
|
60W |
|
40:40mm |
T2:SCON |
P:1m |
|
|
|
|
|
|
|
(60):60mm |
SSEL |
S:3m |
|
|
|
|
|
|
|
(80):80mm |
XSEL-P/Q |
M:5m |
|
|
|
|
|
|
|
100:100mm |
|
X □□:指定长度 |
|
|
|
|
|
|
|
(120):120mm |
|
R□□:机械电缆 |
|
|
|
|
|
|
|
(200):200mm |
|
|
选择时的注意事项:
(1) 行程种类中,带有( )的(60、80、120、200)是准标准机种。
(2) 最大把持力是两夹爪的合计值。
>> 驱动轴规格
■ 导程与可搬重量 |
型号
|
马达功率(W) |
减速比 |
最大把持力
(N) |
行程
(mm) |
RCS2-GR8-I-60-5- ① - ② - ③
|
60 |
1/5 |
45.1 |
20、40、(60)、(80)、100、(120)、(200) |
注释: ① 行程 ② 适用控制器 ③ 电缆长度
* 驱动轴规格* |
项目 |
内容 |
驱动方式 |
齿条& 小齿轮 |
反复精度 |
±0.04mm |
空转 |
0.7mm 以下 |
基座 |
材质 铝 白色耐酸铝处理 |
允许负载力矩 |
Ma :5.1N•m Mb :5.1N•m Mc :10.4N•m |
使用环境温度、湿度 |
0 ~ 40℃、85% RH 以下(无凝露) |
>> 适用控制器
RCP2 系列的驱动轴,可使用以下的控制器控制运行。请根据所使用的用途,选择相应的类型。
名称 |
型号 |
特征 |
最大定位点数 |
输入电源 |
电源容量 |
定位型 |
SCON-C-60①-NP-2-② |
最多可进行512 点定位 |
512 点 |
单相 AC
100V
单相 AC
200V
三相 AC
200V
(仅 XSEL-P/Q)
|
最大
360VA
※单轴规格
150W运
行时
|
电磁阀模式 |
可使用与电磁阀相同的控制方式进行操作 |
7 点 |
串行通信型 |
串行通信专用型 |
64 点 |
脉冲串输入
|
脉冲串输入专用型 |
(一) |
程序控制
1-2 轴型 |
SSEL-C-1-60①-NP-2-② |
可进行程控操作最大可进行 2 轴操作 |
1500 点 |
程序控制
1-6 轴型 |
XSEL-③-1-60①-N1-EEE-2-④ |
可进行程控操作最大可进行 6 轴操作 |
4000 点 |
※ SSEL、XSEL 是单轴规格时的数据。
※ ①标示的是编码器种类(I :增量型/A :绝对值型)。
※ ②标示的是电源电压的种类(1 :100V/2 :单相200V)。
※ ③标示的是XSEL 的型号名(J/K/P/Q)。
※ ④标示的是电源电压的种类(1 :100V/2 :单相200V/3 :三相200V)。
|
