RCS2-RGS7AD

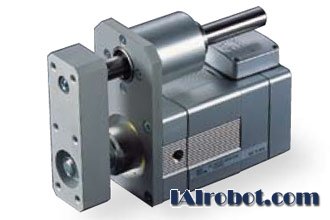

电缸 单导杆拉杆型
本体宽度75mm 200V 伺服马达 马达直接型
| ■型号项目 | RCS2 | ─ | RGS7AD | ─ I ─ | □ | ─ □ | ─ □ | ─ □ | ─ □ | ─ □ |
| 系列 | 类型 | 编码器种类 | 马达种类 | 导程 | 行程 | 适用控制器 | 电缆长度 | 选项 | ||
| I:增量型规格 | 60 :伺服马达 | 12:12mm | 50:50mm | T1: XSEL-J/K | N:无 | 参照以下 | ||||
| 60W | 6:6mm | | | T2: SCON | P:1m | 选项价格表 | |||||
| 100 : 伺服马达 | 3:3mm | 300：300mm | SSEL | S:3m | ||||||
| 100W | (每50mm 一档进行设定) | XSEL-P/Q | M:5m | |||||||
| X □□:指定长度 | ||||||||||
| R □□:机械电缆 |
>> 驱动轴规格
| ■ 导程与可搬重量 | ||||||
|---|---|---|---|---|---|---|
|
型号 |
马达功率(W) | 导程 (mm) |
最大可搬重量 | 额定推力(N) | 行程 （mm） |
|
| 水平（kg） | 垂直（kg） | |||||
| RCS2-RGS7AD-I-60-12- ① - ② - ③ - ④ | 60 | 12 | 10.0 | 1.5 | 85.3 | 50～300 （每50mm） |
| RCS2-RGS7AD-I-60-6- ① - ② - ③ - ④ | 6 | 20.0 | 6.0 | 169.5 | ||
| RCS2-RGS7AD-I-60-3- ① - ② - ③ - ④ | 3 | 40.0 | 14.5 | 340.1 | ||
| RCS2-RGS7AD-I-100-12- ① - ② - ③ - ④ | 100 | 12 | 15.0 | 4.5 | 141.1 | |
| RCS2-RGS7AD-I-100-6- ① - ② - ③ - ④ | 6 | 30.0 | 11.5 | 283.2 | ||
注释： ① 编码器种类 ② 行程 ③ 适用控制器 ④ 电缆长度 ⑤ 选项
| ■ 行程与最高速度 （单位为mm/s） | ||
|---|---|---|
| 导程\行程 | 50 ~ 250 (每50mm) | 300 (mm) |
| 12 | 600 | 505 |
| 6 | 300 | 250 |
| 3 | 150 | 125 |
| * 驱动轴规格* | |
|---|---|
| 项目 | 内容 |
| 驱动方式 | 滚珠丝杆 φ10mm 滚轧 C10 |
| 重复定位精度 | ±0.02mm |
| 空转 | 0.1mm 以下 |
| 导轨 | 单导杆•导轨拉杆直径φ16mm、滚珠套筒型 |
| 拉杆直经 | φ30mm |
| 拉杆不旋转精度 | ±0.1度 |
| 使用环境温度、湿度 | 0 ～ 40℃、85％ RH 以下（无凝露） |
>> 适用控制器
RCS2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。
| 名称 | 型号 | 特征 | 最大定位点数 | 输入电源 | 电源容量 |
|---|---|---|---|---|---|
| 定位型 | SCON-C-60I-NP-2- ① SCON-C-100I-NP-2- ① |
最多可进行512 点定位 | 512 点 |
单相 AC
|
最大
|
| 电磁阀模式 | 可使用与电磁阀相同的控制方式进行操作 | 7 点 | |||
| 串行通信 专用型 |
串行通信专用型 | 64 点 | |||
| 脉冲串输入 专用型 |
脉冲串输入专用型 | （一） | |||
| 程序控制 1-2 轴型 |
SSEL-C-1-60I-NP-2- ① SSEL-C-1-100I-NP-2- ① |
可进行程控操作 最大可进行2 轴 |
20000 点 | ||
| 程序控制 1-6 轴型 |
XSEL- ② -1-60I-N1-EEE-2- ③ XSEL- ② -1-100I-N1-EEE-2- ③ |
可进行程控操作 最大可进行6 轴 |
4000 点 |
注意 XSEL-P/Q型控制器的5轴/6轴上无法连接RA7AD/RA7BD型，请加以注意。
※ SSEL、XSEL是单轴规格时的数据。
※①标示的是电源电压的种类（1：100V/2：单相200V）。
※②标示的是XSEL的型号名（J/K/P/Q）。
※③标示的是电源电压的种类（1：100V/2：单相200V/3：三相200V）。
 |
||||||
|
||||||
